V3001008系列单通路气动旋转接头,支持1根8mm或10mm气管气管360度旋转。采用日本进口轴承和动态密封结构,在降低摩擦和阻力的下,确保360度旋转的过程中性能稳定。当前规格支持气管1进1出,螺纹接口为G1/4",可选8mm或10mm气管,可选1路气+2~72路信号。
v3001008系列滑环作用和特点
气管数量:1路气(1进1出);
可与电组合成单通路电气滑环,标准规格可选2~72路等规格的电流或信号通路;
接口规格:G1/4"螺纹,支持8mm或10mm气管360度旋转;
适合的介质有气和液体,如压缩空气、蒸汽、冷却水、饮料等;
可混合信号线、控制线、视频线等;
如何选型
V30 - 01008 - 信号路数
V30 : 强和气电一体导电滑环
01008 : 1进1出
信号路数 : 可选2~72路等规格的电流或信号通路

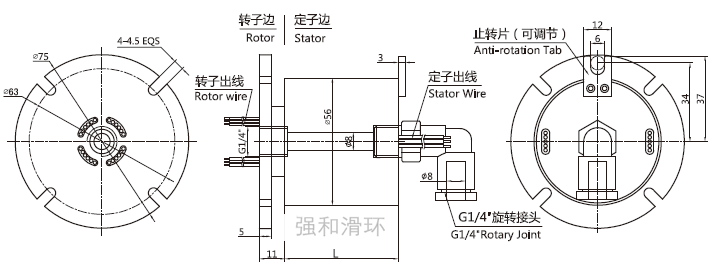

滑环结构和外型图纸
v3001008系列滑环部分标准型号列表
型号 | 气管 数量 |
10A 线路数 |
信号或 5A线路数 |
长度 L(mm) |
型号 | 气管 数量 |
10A 线路数 |
信号或 5A线路数 |
长度 L(mm) |
V3001008-02S | 1进1出 | 0 | 2 | 27 | V3001008-0210 | 1进1出 | 2 | 0 | 27 |
V3001008-03S | 1进1出 | 0 | 3 | 30 | V3001008-0310 | 1进1出 | 3 | 0 | 30 |
V3001008-06 | 1进1出 | 0 | 6 | 38 | V3001008-0210-04S | 1进1出 | 2 | 4 | 38 |
V3001008-0410-02S | 1进1出 | 4 | 2 | 38 | V3001008-0610 | 1进1出 | 6 | 0 | 38 |
V3001008-12S | 1进1出 | 0 | 12 | 55 | V3001008-0210-10S | 1进1出 | 2 | 10 | 55 |
V3001008-0310-09S | 1进1出 | 3 | 9 | 55 | V3001008-0610-06S | 1进1出 | 6 | 6 | 55 |
V3001008-0810-04S | 1进1出 | 8 | 4 | 55 | V3001008-1010-02S | 1进1出 | 10 | 2 | 55 |
V3001008-1210 | 1进1出 | 12 | 0 | 55 | V3001008-18S | 1进1出 | 0 | 18 | 71.5 |
V3001008-0210-16S | 1进1出 | 2 | 16 | 71.5 | V3001008-0410-14S | 1进1出 | 4 | 14 | 71.5 |
V3001008-0610-12S | 1进1出 | 6 | 12 | 71.5 | V3001008-0810-10S | 1进1出 | 8 | 10 | 71.5 |
V3001008-1010-08S | 1进1出 | 10 | 8 | 71.5 | V3001008-1210-06S | 1进1出 | 12 | 6 | 71.5 |
V3001008-1410-04S | 1进1出 | 14 | 4 | 71.5 | V3001008-1610-02S | 1进1出 | 16 | 2 | 71.5 |
V3001008-24S | 1进1出 | 0 | 24 | 88.5 | V3001008-0410-20S | 1进1出 | 4 | 20 | 88.5 |
V3001008-0610-18S | 1进1出 | 6 | 18 | 88.5 | V3001008-1210-12S | 1进1出 | 12 | 12 | 88.5 |
V3001008-1810-06S | 1进1出 | 18 | 6 | 88.5 | V3001008-2410 | 1进1出 | 24 | 0 | 88.5 |
V3001008-30S | 1进1出 | 0 | 30 | 105 | V3001008-0210-28S | 1进1出 | 2 | 28 | 104 |
V3001008-0410-26S | 1进1出 | 4 | 26 | 104 | V3001008-0610-24S | 1进1出 | 6 | 24 | 104 |
V3001008-36S | 1进1出 | 0 | 36 | 122 | V3001008-0410-32S | 1进1出 | 4 | 32 | 122 |
V3001008-0610-30S | 1进1出 | 6 | 30 | 122 | V3001008-42S | 1进1出 | 0 | 42 | 139 |
V3001008-0410-38S | 1进1出 | 4 | 38 | 140 | V3001008-48S | 1进1出 | 0 | 48 | 156 |
V3001008-56S | 1进1出 | 0 | 56 | 178 | V3001008-72S | 1进1出 | 0 | 72 | 223 |
技术参数
旋转接头技术指标 | |
气管数量 | 1进1出 |
最大压力 | 正压:10Mpa,真空:-1.5kPa |
气管大小 | 8mm气管G1/4"牙 |
扭矩 | < 0.2N.m |
工作寿命 | 2000万转参考值(按工作情况定) |
最高转速 | 连续转速250转/分钟,间歇转速1000转/分钟 |
额定电压 | 0∼440VAC/VDC |
工作温度 | -30℃∼80℃ |
绝缘电阻 | ≥500MΩ/300VDC |
工作湿度 | 0∼85% RH |
导线规格 | AWG17#镀银铁氟龙 |
接触材料 | 贵金属接触 |
导线长度 | 标准长度250mm(标准长度,可根据要求调整) |
外壳材料 | 铝合金 |
绝缘强度 | 500VAC@50Hz,6s |
动态电阻变化值 | < 0.01Ω |
防护等级 | IP51 |
产品等级
各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
