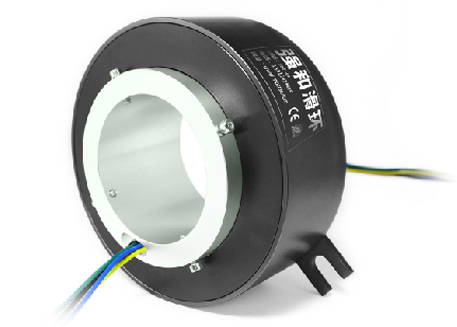

苏州市强和滑环专业生产各种过孔电刷导电滑环,VH200320系列是一个孔径200mm外径320mm的大型过孔导电环,标准长度70mm-600mm尺寸。VH200320系列标准规格导电滑环可用于自动焊接设备、自动化设备、工厂生产线、锂电涂布机、自动包装机、自动装盒机、自动灌封机、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
vh200320系列滑环作用和特点
孔径200mm,外径320mm;
内孔公差+0.1mm,适用于旋转轴直径≤200mm的设备;
支持每路1~48路10A电流或0~108路0~5A信号;
双触点镀金环,可用于自动焊接设备、自动化设备、工厂生产线、锂电涂布机、自动包装机、自动装盒机、自动灌封机、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 200320 - 信号路数
VH : 强和过孔式导电滑环
200320 : 内径200mm,外径320mm
信号路数 : 支持每路1~48路10A电流或0~108路0~5A信号;

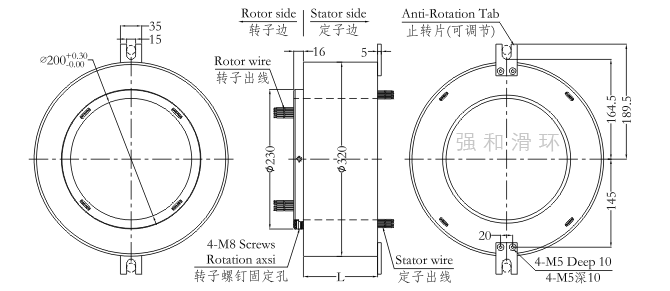

滑环结构和外型图纸
vh200320系列滑环部分标准型号列表
型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
---|---|---|---|---|---|---|---|
10A | 信号或0-5A | 10A | 信号或0-5A | ||||
VH180298-02S | 0 | 2 | 70 | VH180298-36S | 0 | 36 | 240 |
VH180298-0210 | 2 | 0 | 70 | VH180298--0610-30S | 6 | 30 | 240 |
VH180298-03S | 0 | 3 | 75 | VH180298-1210-24S | 12 | 24 | 240 |
VH180298-0310 | 3 | 0 | 75 | VH180298-3610 | 36 | 0 | 240 |
VH180298-06S | 0 | 6 | 90 | VH180298-42S | 0 | 42 | 270 |
VH180298-0210-04S | 2 | 4 | 90 | VH180298-0610-36S | 6 | 36 | 270 |
VH180298-0410-02S | 4 | 2 | 90 | VH180298-1210-30S | 12 | 30 | 270 |
VH180298-0610 | 6 | 0 | 90 | VH180298-4210 | 42 | 0 | 270 |
VH180298-12S | 0 | 12 | 120 | VH180298-48S | 0 | 48 | 300 |
VH180298-0210-10S | 2 | 10 | 120 | VH180298-0610-42S | 6 | 42 | 300 |
VH180298-0310-09S | 3 | 9 | 120 | VH180298-1210-36S | 12 | 36 | 300 |
VH180298-0610-06S | 6 | 6 | 120 | VH180298-1810-30S | 18 | 30 | 300 |
VH180298-0810-04S | 8 | 4 | 120 | VH180298-P2410-24S | 24 | 24 | 300 |
VH180298-1010-02S | 10 | 2 | 120 | VH180298-4810 | 48 | 0 | 300 |
VH180298-1210 | 12 | 0 | 120 | VH180298-60S | 0 | 60 | 360 |
VH180298-18S | 0 | 18 | 150 | VH180298-0610-54S | 6 | 54 | 360 |
VH180298-0210-16S | 2 | 16 | 150 | VH180298-0910-51S | 9 | 51 | 360 |
VH180298-0410-14S | 4 | 14 | 150 | VH180298-1210-48S | 12 | 48 | 360 |
VH180298-0610-12S | 6 | 12 | 150 | VH180298-2410-36S | 24 | 36 | 360 |
VH180298-0810-10S | 8 | 10 | 150 | VH180298-72S | 0 | 72 | 420 |
VH180298-1010-08S | 10 | 8 | 150 | VH180298-1210-60S | 12 | 60 | 420 |
VH180298-1210-06S | 12 | 6 | 150 | VH180298-2410-48S | 24 | 48 | 420 |
VH180298-1410-04S | 14 | 4 | 150 | VH180298-3610-36S | 36 | 36 | 420 |
VH180298-1610-02S | 16 | 2 | 150 | VH180298-84S | 0 | 84 | 480 |
VH180298-24S | 0 | 24 | 180 | VH180298-1210-72S | 12 | 72 | 480 |
VH180298-0410-20S | 4 | 20 | 180 | VH180298-2410-60S | 24 | 60 | 480 |
VH180298-0610-18S | 6 | 18 | 180 | VH180298-3610-48S | 36 | 48 | 480 |
VH180298-1210-12S | 12 | 12 | 180 | VH180298-96S | 0 | 96 | 540 |
VH180298-1810-06S | 18 | 6 | 180 | VH180298-1210-84S | 12 | 84 | 540 |
VH180298-2410 | 24 | 0 | 180 | VH180298-2410-72S | 24 | 72 | 540 |
VH180298-30S | 0 | 30 | 210 | VH180298-3610-60S | 36 | 60 | 540 |
VH180298-0610-24S | 6 | 24 | 210 | VH180298-4210-54S | 42 | 54 | 540 |
VH180298-1210-18S | 12 | 18 | 210 | VH180298-108S | 0 | 108 | 600 |
VH180298-1810-12S | 18 | 12 | 210 | VH180298-1210-96S | 12 | 96 | 600 |
VH180298-2410-06S | 24 | 6 | 210 | VH180298-2410-84S | 24 | 84 | 600 |
VH180298-3010 | 30 | 0 | 210 | VH180298-3610-72S | 36 | 72 | 600 |
技术参数
额定电压 | 0∼690VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥1000MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG17#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 800VAC@50Hz,60s | |
转动扭矩 | 0.01N.m+0.03N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
