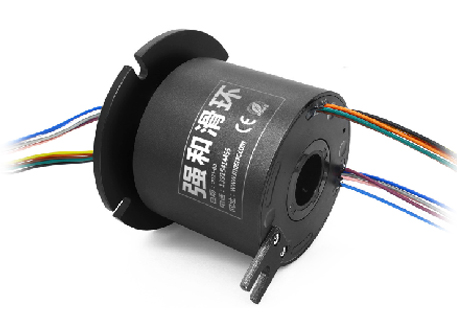

苏州市强和滑环专业生产各种过孔电刷导电滑环,VH2056F系列是一个孔径20mm外径56mm的标准过孔导电环,转子法兰安装,标准长度23mm-153mm尺寸。关于VH2056F系列孔径20mm微型孔径滑环工作原理和结构图纸参见下面的详情介绍。VH2056F系列标准规格导电滑环可用于绕线机、各种雷达,安防设备,娱乐设备,各种机器人等各种需要360°旋转导电或传输各种控制信号的装置。
vh2056F系列滑环作用和特点
转子法兰安装,尺寸较小,孔径仅20mm,外径56mm;
内孔公差+0.1mm,适用于旋转轴直径≤20mm的设备;
支持每路1~24路10A电流或0~48路0~5A信号;
比同类产品具有更高的旋转精度,性能也更稳定;
VH2056F的工作原理是利用电刷与镀金环接触,实现360度不间断的导电或传输信号;
双触点镀金环,可用于绕线机、各种雷达,安防设备,娱乐设备,各种机器人等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 2056F - 信号路数
VH : 强和过孔式导电滑环
2056F : 内径20mm,外径56mm
信号路数 : 支持每路1~24路10A电流或0~48路0~5A信号;

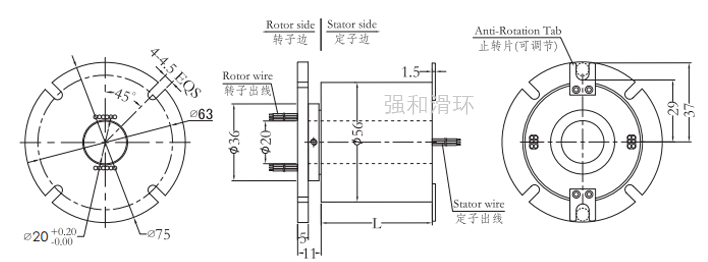

滑环结构和外型图纸
vh2056F系列滑环部分标准型号列表
型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
10A | 信号或0-5A | 10A | 信号或0-5A | ||||
VH2056F-02S | 0 | 2 | 34 | VH2056F-1010-08S | 10 | 8 | 68.5 |
VH2056F-0210 | 2 | 0 | 34 | VH2056F-1210 | 12 | 0 | 68.5 |
VH2056F-03S | 0 | 3 | 34 | VH2056F-1410-04S | 14 | 4 | 68.5 |
VH2056F-0310 | 3 | 0 | 34 | VH2056F-1610-02S | 16 | 2 | 68.5 |
VH2056F-06S | 0 | 6 | 34 | VH2056F-24S | 0 | 24 | 85.5 |
VH2056F-2010-04S | 2 | 4 | 34 | VH2056F-0410-20S | 4 | 20 | 85.5 |
VH2056F-0410-02S | 4 | 2 | 34 | VH2056F-0610-18S | 6 | 18 | 85.5 |
VH2056F-0610 | 6 | 0 | 34 | VH2056F-1210-12S | 12 | 12 | 85.5 |
VH2056F-12S | 0 | 12 | 52 | VH2056F-1810-06S | 18 | 6 | 85.5 |
VH2056F-0210-10S | 2 | 10 | 52 | VH2056F-2410 | 24 | 0 | 85.5 |
VH2056F-0310-09S | 3 | 9 | 52 | VH2056F-30S | 0 | 30 | 101 |
VH2056F-0610-06S | 6 | 6 | 52 | VH2056F-0210-28S | 2 | 28 | 101 |
VH2056F-0810-04S | 8 | 4 | 52 | VH2056F-0410-26S | 4 | 26 | 101 |
VH2056F-1010-02S | 10 | 2 | 52 | VH2056F-0610-24S | 6 | 24 | 101 |
VH2056F-1210 | 12 | 0 | 52 | VH2056F-36S | 0 | 36 | 119 |
VH2056F-18S | 0 | 18 | 68.5 | VH2056F-0410-32S | 4 | 32 | 119 |
VH2056F-0210-16S | 2 | 16 | 68.5 | VH2056F-0610-30S | 6 | 30 | 119 |
VH2056F-0410-14S | 4 | 14 | 68.5 | VH2056F-42S | 0 | 42 | 137 |
VH2056F-0610-12S | 6 | 12 | 68.5 | VH2056F-0410-38S | 4 | 38 | 137 |
VH2056F-0810-10S | 8 | 10 | 68.5 | VH2056F-48S | 0 | 48 | 153 |
技术参数
额定电压 | 0∼440VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥1000MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG17#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 800VAC@50Hz,60s | |
转动扭矩 | 0.01N.m+0.03N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
