苏州市强和滑环专业生产各种过孔电刷导电滑环,VH3899F系列是一个孔径38mm外径99mm的标准过孔导电环,转子法兰安装型,标准长度32mm-312mm尺寸。关于VH3899F系列孔径38mm孔径滑环工作原理和结构图纸参见下面的详情介绍。VH3899F系列标准规格导电滑环可用于小型自动气象站、无线风速风向检测器(风速风向记录仪)、起重机、电池极片轧机、全自动真空包装机、自动化设备如纺织机械、原料储存及输送系统、全自动钉卷机、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
VH3899F系列滑环作用和特点
转子法兰安装型,孔径38mm,外径99mm;
内孔公差+0.1mm,适用于旋转轴直径小于≤38mm的设备;
支持每路1~36路10A电流或0~72路0~5A信号;
双触点镀金环,可用于小型自动气象站、无线风速风向检测器(风速风向记录仪)、起重机、电池极片轧机、全自动真空包装机、自动化设备如纺织机械、原料储存及输送系统、全自动钉卷机、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 3899F - 信号路数
VH : 强和过孔式导电滑环
3899F : 内径38mm,外径99mm
信号路数 : 支持每路1~36路10A电流或0~72路0~5A信号;

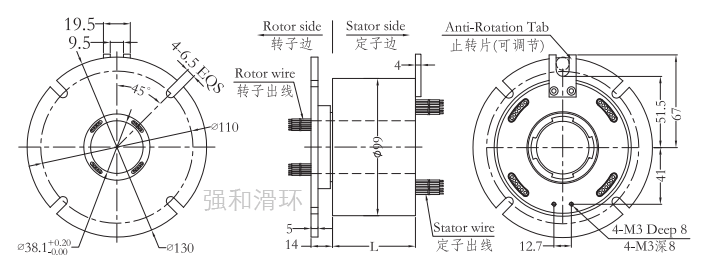

滑环结构和外型图纸
VH3899F系列滑环部分标准型号列表
型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
10A | 信号或0-5A | 10A | 信号或0-5A | ||||
VH3899F-02S | 0 | 2 | 32 | VH3899F-1210-12S | 12 | 12 | 120 |
VH3899F-0210 | 2 | 0 | 32 | VH3899F-1810-06S | 18 | 6 | 120 |
VH3899F-03S | 0 | 3 | 36 | VH3899F-2410 | 24 | 0 | 120 |
VH3899F-0310 | 3 | 0 | 36 | VH3899F-30S | 0 | 30 | 144 |
VH3899F-06S | 0 | 6 | 48 | VH3899F-0610-24S | 6 | 24 | 144 |
VH3899F-0210-04S | 2 | 4 | 48 | VH3899F-1210-18S | 12 | 18 | 144 |
VH3899F-0410-02S | 4 | 2 | 48 | VH3899F-1810-12S | 18 | 12 | 144 |
VH3899F-0610 | 6 | 0 | 48 | VH3899F-2410-06S | 24 | 6 | 144 |
VH3899F-12S | 0 | 12 | 72 | VH3899F-3010 | 30 | 0 | 144 |
VH3899F-0210-10S | 2 | 10 | 72 | VH3899F-36S | 0 | 36 | 168 |
VH3899F-0310-09S | 3 | 9 | 72 | VH3899F-0610-30S | 6 | 30 | 168 |
VH3899F-0610-06S | 6 | 6 | 72 | VH3899F-1210-24S | 12 | 24 | 168 |
VH3899F-0810-04S | 8 | 4 | 72 | VH3899F-3610 | 36 | 0 | 168 |
VH3899F-1010-02S | 10 | 2 | 72 | VH3899F-42S | 0 | 42 | 192 |
VH3899F-1210 | 12 | 0 | 72 | VH3899F-0610-36S | 6 | 36 | 192 |
VH3899F-18S | 0 | 18 | 96 | VH3899F-1210-30S | 12 | 30 | 192 |
VH3899F-0210-16S | 2 | 16 | 96 | VH3899F-48S | 0 | 48 | 216 |
VH3899F-0410-14S | 4 | 14 | 96 | VH3899F-0610-42S | 6 | 42 | 216 |
VH3899F-0610-12S | 6 | 12 | 96 | VH3899F-1010-38S | 10 | 38 | 216 |
VH3899F-0810-10S | 8 | 10 | 96 | VH3899F-1210-36S | 12 | 36 | 216 |
VH3899F-1010-08S | 10 | 8 | 96 | VH3899F-1810-30S | 18 | 30 | 216 |
VH3899F-1210-06S | 12 | 6 | 96 | VH3899F-2410-24S | 24 | 24 | 216 |
VH3899F-1410-04S | 14 | 4 | 96 | VH3899F-60S | 0 | 60 | 264 |
VH3899F-1610-02S | 16 | 2 | 96 | VH3899F-0610-54S | 6 | 54 | 264 |
VH3899F-24S | 0 | 24 | 120 | VH3899F-1010-50S | 10 | 50 | 264 |
VH3899F-0410-20S | 4 | 20 | 120 | VH3899F-1210-48S | 12 | 48 | 264 |
VH3899F-0610-08S | 6 | 18 | 120 | VH3899F-72S | 0 | 72 | 312 |
技术参数
额定电压 | 0∼690VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥1000MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG17#镀银铁氟龙 | |
导线长度标准长度 | 300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 800VAC@50Hz,60s | |
转动扭矩 | 0.01N.m+0.03N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
