大过孔导电滑环，孔径300mm，外径430mm

苏州市强和滑环专业生产各种过孔导电滑环，VH300430系列是一个孔径300mm外径430mm的大型过孔导电滑环。所谓的大过孔是滑环的过孔直径比较大而已，实际上300mm也不算大的，只是它是标准规格而已，非标的有更大过孔内径的滑环。VH300430系列标准规格导电滑环的工作原理是利用电刷接触来实现导电的，该系列滑环的作用是给自动化设备、工厂生产线、卷绕机等设备实现360度旋转导电或传输信号

vh300430系列滑环作用和特点

大过孔导电滑环，孔径300mm，外径430mm；
内孔公差+0.1mm，适用于旋转轴直径≤300mm的设备；
标准规格支持每路1~48路10A电流或0~108路0~5A信号，可非标定制更多通路数。

滑环结构图纸
技术参数
产品手册
3D模型

如何选型

VH - 300430 - 电流路数-信号路数

VH : 强和过孔导电滑环

300430 ： 内径300mm，外径430mm

电流路数 : 支持1~48路10A电流;

信号路数 : 支持0~108路0~5A信号;

滑环结构和外型图纸

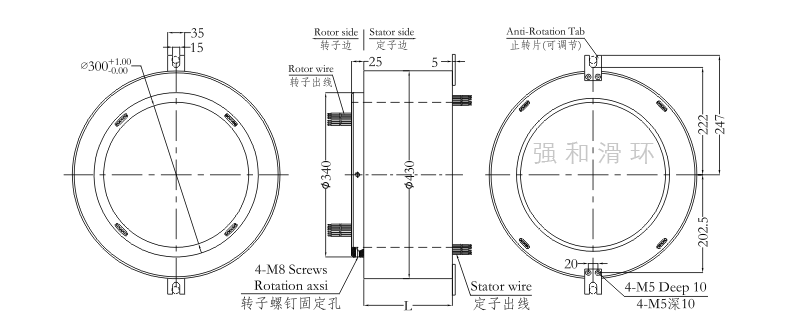

大过孔导电滑环，孔径300mm，外径430mm结构原理图纸

vh300430系列滑环部分标准型号列表

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
型号	10A	信号或0-5A	长度L（mm）	型号	10A	信号或0-5A	长度L（mm）
VH300430-02S	0	2	88	VH300430-36S	0	36	258
VH300430-0210	2	0	88	VH300430--0610-30S	6	30	258
VH300430-03S	0	3	93	VH300430-1210-24S	12	24	258
VH300430-0310	3	0	93	VH300430-3610	36	0	258
VH300430-06S	0	6	108	VH300430-42S	0	42	288
VH300430-0210-04S	2	4	108	VH300430-0610-36S	6	36	288
VH300430-0410-02S	4	2	108	VH300430-1210-30S	12	30	288
VH300430-0610	6	0	108	VH300430-4210	42	0	288
VH300430-12S	0	12	138	VH300430-48S	0	48	318
VH300430-0210-10S	2	10	138	VH300430-0610-42S	6	42	318
VH300430-0310-09S	3	9	138	VH300430-1210-36S	12	36	318
VH300430-0610-06S	6	6	138	VH300430-1810-30S	18	30	318
VH300430-0810-04S	8	4	138	VH300430-P2410-24S	24	24	318
VH300430-1010-02S	10	2	138	VH300430-4810	48	0	318
VH300430-1210	12	0	138	VH300430-60S	0	60	378
VH300430-18S	0	18	168	VH300430-0610-54S	6	54	378
VH300430-0210-16S	2	16	168	VH300430-0910-51S	9	51	378
VH300430-0410-14S	4	14	168	VH300430-1210-48S	12	48	378
VH300430-0610-12S	6	12	168	VH300430-2410-36S	24	36	378
VH300430-0810-10S	8	10	168	VH300430-72S	0	72	438
VH300430-1010-08S	10	8	168	VH300430-1210-60S	12	60	438
VH300430-1210-06S	12	6	168	VH300430-2410-48S	24	48	438
VH300430-1410-04S	14	4	168	VH300430-3610-36S	36	36	438
VH300430-1610-02S	16	2	168	VH300430-84S	0	84	498
VH300430-24S	0	24	198	VH300430-1210-72S	12	72	498
VH300430-0410-20S	4	20	198	VH300430-2410-60S	24	60	498
VH300430-0610-18S	6	18	198	VH300430-3610-48S	36	48	498
VH300430-1210-12S	12	12	198	VH300430-96S	0	96	558
VH300430-1810-06S	18	6	198	VH300430-1210-84S	12	84	558
VH300430-2410	24	0	198	VH300430-2410-72S	24	72	558
VH300430-30S	0	30	228	VH300430-3610-60S	36	60	558
VH300430-0610-24S	6	24	228	VH300430-4210-54S	42	54	568
VH300430-1210-18S	12	18	228	VH300430-108S	0	108	618
VH300430-1810-12S	18	12	228	VH300430-1210-96S	12	96	618
VH300430-2410-06S	24	6	228	VH300430-2410-84S	24	84	618
VH300430-3010	30	0	228	VH300430-3610-72S	36	72	618

技术参数

额定电压	0∼690VAC/VDC
工作温度	-30℃∼80℃
绝缘电阻	≥1000MΩ/500VDC
工作湿度	0∼85% RH
导线规格	AWG17#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
外壳材料	铝合金
绝缘强度	800VAC@50Hz，60s
转动扭矩	0.01N.m+0.03N.m/6路
动态电阻变化值	< 0.01Ω
防护等级	IP51

产品等级

产品等级代号	最高转速	使用寿命	接触材料
C（通用级）	250RPM	2000万RPM	贵金属
D（工业级）	600RPM	8000万RPM	镀金-镀金
H（高端级）	1000RPM	1.5亿RPM	金合金
