V3004012系列四通路气动旋转接头,支持4根10mm或12mm气管气管360度旋转。采用日本进口轴承和动态密封结构,在降低摩擦和阻力的下,确保360度旋转的过程中性能稳定。当前规格支持气管四通路,螺纹接口为G3/8",可选10mm或12mm气管,可选4路气+6~120路信号。
v3004012系列滑环作用和特点
气管数量:4路气(4进4出);
可与电组合成四通路电气滑环,标准规格可选6~120路等规格的电流或信号通路;
接口规格:G3/8"螺纹,支持10mm或12mm气管360度旋转;
适合的介质有气和液体,如压缩空气、氢气、氮气、蒸汽、冷却水、饮料等;
可混合信号线、控制线、视频线等;
如何选型
V30 - 04012 - 信号路数
V30 : 强和气电一体导电滑环
04012 : 4进4出
信号路数 : 可选6~120路等规格的电流或信号通路

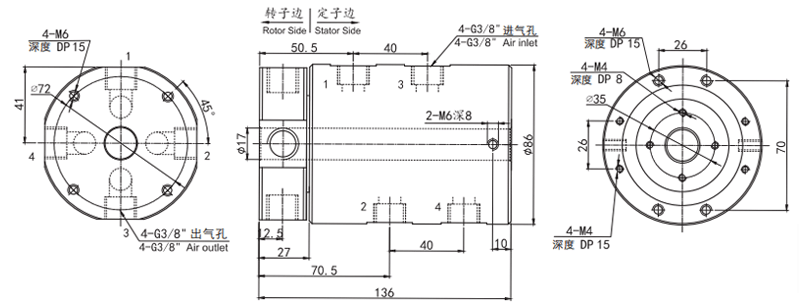

滑环结构和外型图纸
v3004012系列滑环部分标准型号列表
型号 | 气管数量 | 接口尺寸 | 可适应气管 | 信号(2A)线路数 | 长度L(mm) |
V3004012-06S | 4进4出 | G3/8" | 10~12mm | 6 | 14 |
V3004012-12S | 4进4出 | G3/8" | 10~12mm | 12 | 21 |
V3004012-24S | 4进4出 | G3/8" | 10~12mm | 24 | 35 |
V3004012-36S | 4进4出 | G3/8" | 10~12mm | 36 | 52 |
V3004012-56S | 4进4出 | G3/8" | 10~12mm | 56 | 82 |
型号 | 气管数量 | 接口尺寸 | 可适应气管 | 电流(10A)路数 | 信号(5A)路数 | L长度(mm) |
V3004012-0605 | 4进4出 | G3/8" | 10~12mm | 0 | 6 | 48 |
V3004012-0610 | 4进4出 | G3/8" | 10~12mm | 6 | 0 | 48 |
V3004012-1205 | 4进4出 | G3/8" | 10~12mm | 0 | 12 | 72 |
V3004012-0610-0605 | 4进4出 | G3/8" | 10~12mm | 6 | 6 | 72 |
V3004012-1210 | 4进4出 | G3/8" | 10~12mm | 12 | 0 | 72 |
V3004012-0610-1205 | 4进4出 | G3/8" | 10~12mm | 6 | 12 | 96 |
V3004012-1210-0605 | 4进4出 | G3/8" | 10~12mm | 12 | 6 | 96 |
V3004012-1805 | 4进4出 | G3/8" | 10~12mm | 0 | 18 | 96 |
V3004012-1810 | 4进4出 | G3/8" | 10~12mm | 18 | 0 | 96 |
V3004012-0610-1805 | 4进4出 | G3/8" | 10~12mm | 6 | 18 | 120 |
V3004012-2405 | 4进4出 | G3/8" | 10~12mm | 0 | 24 | 120 |
V3004012-2410 | 4进4出 | G3/8" | 10~12mm | 24 | 0 | 120 |
V3004012-3605 | 4进4出 | G3/8" | 10~12mm | 0 | 36 | 168 |
V3004012-1210-2405 | 4进4出 | G3/8" | 10~12mm | 12 | 24 | 168 |
V3004012-3610 | 4进4出 | G3/8" | 10~12mm | 36 | 0 | 168 |
V3004012-4805 | 4进4出 | G3/8" | 10~12mm | 0 | 48 | 216 |
V3004012-1210-3605 | 4进4出 | G3/8" | 10~12mm | 12 | 36 | 216 |
V3004012-4810 | 4进4出 | G3/8" | 10~12mm | 48 | 0 | 216 |
V3004012-6005 | 4进4出 | G3/8" | 10~12mm | 0 | 60 | 264 |
V3004012-1210-4805 | 4进4出 | G3/8" | 10~12mm | 12 | 48 | 264 |
V3004012-7205 | 4进4出 | G3/8" | 10~12mm | 0 | 72 | 312 |
V3004012-2410-4805 | 4进4出 | G3/8" | 10~12mm | 24 | 48 | 312 |
V3004012-8405 | 4进4出 | G3/8" | 10~12mm | 0 | 84 | 360 |
V3004012-2410-6005 | 4进4出 | G3/8" | 10~12mm | 20 | 60 | 360 |
V3004012-9605 | 4进4出 | G3/8" | 10~12mm | 0 | 96 | 408 |
V3004012-10805 | 4进4出 | G3/8" | 10~12mm | 0 | 108 | 456 |
V3004012-12005 | 4进4出 | G3/8" | 10~12mm | 0 | 120 | 504 |
技术参数
旋转接头技术指标 | |
气管数量 | 4进4出 |
最大压力 | 正压:1Mpa,真空:-90kPa |
气管大小 | G3/8"牙(10~12mm气管) |
扭矩 | < 0.4N.m |
工作寿命 | 2000万转参考值(按工作情况定) |
最高转速 | 连续转速250转/分钟,间歇转速1000转/分钟 |
额定电压 | 0∼440VAC/VDC |
工作温度 | -30℃∼80℃ |
绝缘电阻 | ≥500MΩ/300VDC |
工作湿度 | 0∼85% RH |
导线规格 | AWG17#镀银铁氟龙 |
接触材料 | 贵金属接触 |
导线长度 | 标准长度250mm(可根据要求调整) |
外壳材料 | 铝合金 |
绝缘强度 | 500VAC@50Hz,6s |
动态电阻变化值 | < 0.01Ω |
防护等级 | IP51 |
产品等级
各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
