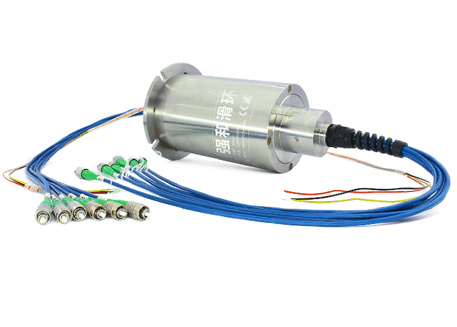

VFO608系列外径86mm六通道光电混合光纤旋转接头，支持六路光纤（支持单模/多模）在旋转时无损传输数据,可选0~72路(2A/5A)信号通道0~36路10A功率通道。能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害。当前规格支持气管六通路。
vfo608系列滑环作用和特点
可以360度旋转传输6路光纤信号；
无接触、无摩擦，寿命长，可达1亿转以上（单芯2-3亿转以上）；
光纤传递信号，无泄密，无电磁干扰；可以远距离传输；
可选0~72路(2A/5A)信号通道0~36路10A功率通道
如何选型
VFO - 608 - 信号路数
VFO608 : 强和光纤导电滑环
信号路数 : 六路光纤
滑环结构和外型图纸
vfo608系列滑环部分标准型号列表
| FO608系列6通道光纤+电混合滑环选型表 | ||||
| 型号 | 光纤通道 | 功率线路数（10A） | 信号路数(2A/5A) | 长度L(mm) |
| FO608-02S | 6 | 0 | 2 | 32 |
| FO608-0210 | 6 | 2 | 0 | 32 |
| FO608-03S | 6 | 0 | 3 | 36 |
| FO608-0310 | 6 | 3 | 0 | 36 |
| FO608-06S | 6 | 0 | 6 | 48 |
| FO608-0210-04S | 6 | 2 | 4 | 48 |
| FO608-0410-02S | 6 | 4 | 2 | 48 |
| FO608-0610 | 6 | 6 | 0 | 48 |
| FO608-12S | 6 | 0 | 12 | 72 |
| FO608-0210-10S | 6 | 2 | 10 | 72 |
| FO608-0310-09S | 6 | 3 | 9 | 72 |
| FO608-0610-06S | 6 | 6 | 6 | 72 |
| FO608-0810-04S | 6 | 8 | 4 | 72 |
| FO608-1010-02S | 6 | 10 | 2 | 72 |
| FO608-1210 | 6 | 12 | 0 | 72 |
| FO608-18S | 6 | 0 | 18 | 96 |
| FO608-0210-16S | 6 | 2 | 16 | 96 |
| FO608-0410-14S | 6 | 4 | 14 | 96 |
| FO608-0610-12S | 6 | 6 | 12 | 96 |
| FO608-0810-10S | 6 | 8 | 10 | 96 |
| FO608-1010-08S | 6 | 10 | 8 | 96 |
| FO608-1210-06S | 6 | 12 | 6 | 96 |
| FO608-1410-04S | 6 | 14 | 4 | 96 |
| FO608-1610-02S | 6 | 16 | 2 | 96 |
| FO608-24S | 6 | 0 | 24 | 120 |
| FO608-0410-20S | 6 | 4 | 20 | 120 |
| FO608-0610-18S | 6 | 6 | 18 | 120 |
| FO608-1210-12S | 6 | 12 | 12 | 120 |
| FO608-1810-06S | 6 | 18 | 6 | 120 |
| FO608-2410 | 6 | 24 | 0 | 120 |
| FO608-30S | 6 | 0 | 30 | 144 |
| FO608-0610-24S | 6 | 6 | 24 | 144 |
| FO608-1210-18S | 6 | 12 | 18 | 144 |
| FO608-1810-12S | 6 | 18 | 12 | 144 |
| FO608-2410-06S | 6 | 24 | 6 | 144 |
| FO608-3010 | 6 | 30 | 0 | 144 |
| FO608-36S | 6 | 0 | 36 | 168 |
| FO608-0610-30S | 6 | 6 | 30 | 168 |
| FO608-1210-24S | 6 | 12 | 24 | 168 |
| FO608-3610 | 6 | 36 | 0 | 168 |
| FO608-42S | 6 | 0 | 42 | 192 |
| FO608-0610-36S | 6 | 6 | 36 | 192 |
| FO608-1210-30S | 6 | 12 | 30 | 192 |
| FO608-48S | 6 | 0 | 48 | 216 |
| FO608-0610-42S | 6 | 6 | 42 | 216 |
| FO608-0910-39S | 6 | 9 | 39 | 216 |
| FO608-1210-36S | 6 | 12 | 36 | 216 |
| FO608-1810-30S | 6 | 18 | 30 | 216 |
| FO608-2410-24S | 6 | 24 | 24 | 216 |
| FO608-60S | 6 | 0 | 60 | 264 |
| FO608-0610-54S | 6 | 6 | 54 | 264 |
| FO608-0910-51S | 6 | 9 | 51 | 264 |
| FO608-1210-48S | 6 | 12 | 48 | 264 |
| FO608-72S | 6 | 0 | 72 | 312 |
技术参数
| 指标名称类型 | 单模（SM） | 多模（MM） |
| 带宽(nm) | ±50 | |
| 最大插入损耗，23℃(dB) | 4 | 3.5 |
| 插入损耗波动(dB) | ≤2 | ≤1 |
| 回波损耗(dB) | ≥50(APC) | ≥40(PC) |
| 最大输入功率(W) | 0.5 | |
| 最高转速(rpm) | 400 | |
| 预估寿命 | >2亿转 | |
| 工作温度(℃) | -20∼60 | |
| 贮存温度(℃) | -50~85 | |
| 参数 | 数值 |
| 定额电压 | 0~440VAC/VDC |
| 绝缘电阻 | ≥1000mΩ/500VDC |
| 导线规格 | AWG17#镀锡铁氟龙 |
| 导线长度 | 标准长度300mm(可据要求调整） |
| 绝缘强度 | 500VAC@50Hz，60s |
| 动态电阻变化值 | <0.01Ω |
产品等级
| 机械技术指标 | |
| 工作寿命 | 8000万转（参考值,视工作环境而定） |
| 额定转速 | 250RPM |
| 工作温度 | -30℃~80℃ |
| 工作湿度 | 0~85% RH |
| 接触材料 | 金-金 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.1N.m (+0.03N.m/6路) |
| 防护等级 | IP51 |
