苏州市强和滑环专业生产各种过孔电刷导电滑环,VH0729系列是一个孔径7mm外径29mm的标准过孔导电环,标准长度30mm~46.8mm尺寸。关于VH0729系列孔径7mm微型孔径滑环工作原理和结构图纸参见下面的详情介绍。VH0729系列标准规格导电滑环可用于绕线机、激光扫描仪、管内摄影机、显示设备、售餐机滑环、ccd视觉检测设备等各种需要360°旋转导电或传输各种控制信号的装置。
VH0729系列滑环作用和特点
尺寸非常小,孔径仅7mm,外径29mm;
内孔公差+0.1mm,适用于旋转轴直径≤7mm的设备;
可选0、2、3、4、6、8、10、12路2A电流或信号;
比同类产品具有更高的旋转精度,性能也更稳定;
VH0729的工作原理是利用电刷与镀金环接触,实现360度不间断的导电或传输信号;
双触点镀金环,可用于可用于绕线机、激光扫描仪、管内摄影机、显示设备、售餐机滑环、ccd视觉检测设备等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 0729 - 信号路数
VH : 强和过孔式导电滑环
0729 : 内径7mm,外径29mm
信号路数 : 可选0、2、3、4、6、8、10、12路2A电流或信号,如04S代表支持4路信号; 12S代表支持12路信号。

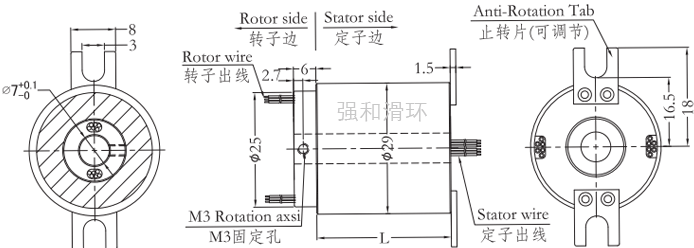

滑环结构和外型图纸
VH0729系列滑环部分标准型号列表
型号 | 线路数 | 长度L() | |
0-10A | 信号或0-2A | ||
VH0729-02S | 3 | 0 | 30 |
VH0729-0210 | 2 | 0 | 30 |
VH0729-04S | 0 | 4 | 30 |
VH0729-0210-04S | 2 | 4 | 30 |
VH0729-0610 | 6 | 0 | 30 |
VH0729-0410-08S | 4 | 8 | 46.8 |
VH0729-12S | 0 | 12 | 46.8 |
VH0729-1210 | 12 | 0 | 46.8 |
技术参数
额定电压 | 0∼240VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥500MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG28#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 500VAC@50Hz,60s | |
转动扭矩 | 0.05N.m+0.02N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
