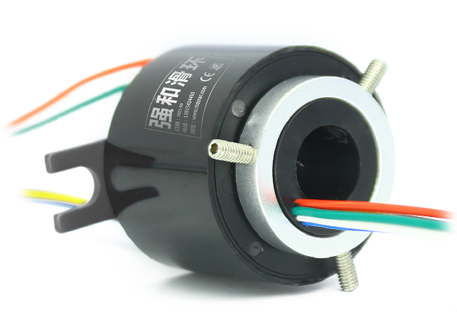

苏州市强和滑环专业生产各种过孔电刷导电滑环,VH0835系列是一个孔径8mm外径35mm的标准过孔导电环,标准长度36mm尺寸。关于VH0835系列孔径8mm微型孔径滑环工作原理和结构图纸参见下面的详情介绍。VH0835系列标准规格导电滑环可用于各种雷达,娱乐设备,安防设备,各种机器人、机械手等各种需要360°旋转导电或传输各种控制信号的装置。
vh0835系列滑环作用和特点
尺寸非常小,孔径仅8mm,外径35mm;
内孔公差+0.1mm,适用于旋转轴直径≤8mm的设备;
可选2、3、6、12通路数、每通路可选5A、10A、20A、30A电流值;
比同类产品具有更高的旋转精度,性能也更稳定;
VH0835的工作原理是利用电刷与镀金环接触,实现360度不间断的导电或传输信号;
双触点镀金环,可用于各种雷达,娱乐设备,安防设备,各种机器人等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 0835 - 信号路数
VH : 强和过孔式导电滑环
0835 : 内径8mm,外径35mm
信号路数 : 可选2、3、6、12通路数、每通路可选5A、10A、20A、30A电流值;

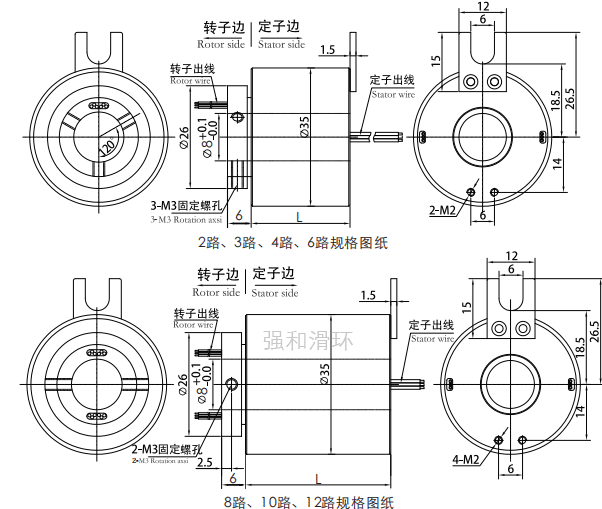

滑环结构和外型图纸
vh0835系列滑环部分标准型号列表
型号 | 路数(信号或0-5A) | 长度L(mm) |
VH0835-0205 | 2 | 25 |
VH0835-0305 | 3 | 25 |
VH0835-0405 | 4 | 25 |
VH0835-0605 | 6 | 25 |
VH0835-0805 | 8 | 36.4 |
VH0835-1005 | 10 | 36.4 |
VH0835-1205 | 12 | 36.4 |
技术参数
额定电压 | 0∼240VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥500MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG22#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 500VAC@50Hz,60s | |
转动扭矩 | 0.05N.m+0.02N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
