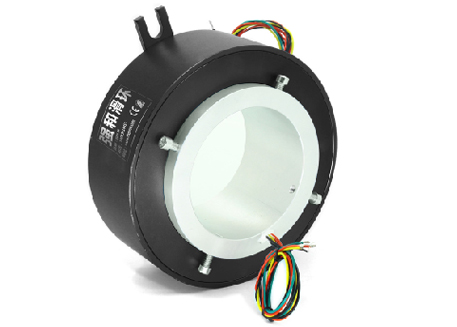

苏州市强和滑环专业生产各种过孔导电环,VH100185系列是一个孔径100mm外径185mm的中型过孔导电环,标准长度48mm-472mm尺寸。VH100185系列标准规格导电滑环可用于自动焊接设备、儿童游乐设备、金属表面加工设备、挤出流延复合设备、静态扭矩传感器、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
vh100185系列滑环作用和特点
中型过孔导电环,孔径100mm,外径185mm;
内孔公差+0.1mm,适用于旋转轴直径≤100mm的设备;
支持每路1~48路10A电流或0~108路0~5A信号;
双触点镀金环,可用于自动焊接设备、儿童游乐设备、金属表面加工设备、挤出流延复合设备、静态扭矩传感器、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 100185 - 信号路数
VH : 强和过孔导电环
100185 : 内径100mm,外径185mm
信号路数 : 支持1~48路10A电流或0~108路0~5A信号;

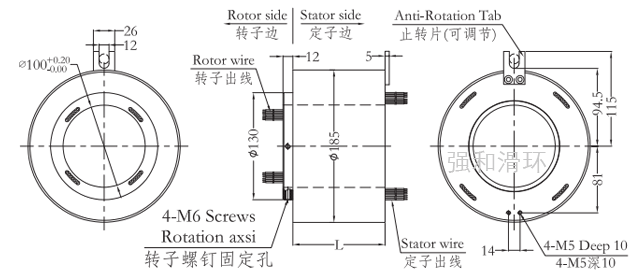

滑环结构和外型图纸
vh100185系列滑环部分标准型号列表
型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
10A | 信号或0-5A | 10A | 信号或0-5A | ||||
VH100185-02S | 0 | 2 | 48 | VH100185-36S | 0 | 36 | 184 |
VH100185-0210 | 2 | 0 | 48 | VH100185--0610-30S | 6 | 30 | 184 |
VH100185-03S | 0 | 3 | 52 | VH100185-1210-24S | 12 | 24 | 184 |
VH100185-0310 | 3 | 0 | 52 | VH100185-3610 | 36 | 0 | 184 |
VH100185-06S | 0 | 6 | 64 | VH100185-42S | 0 | 42 | 208 |
VH100185-0210-04S | 2 | 4 | 64 | VH100185-0610-36S | 6 | 36 | 208 |
VH100185-0410-02S | 4 | 2 | 64 | VH100185-1210-30S | 12 | 30 | 208 |
VH100185-0610 | 6 | 0 | 64 | VH100185-4210 | 42 | 0 | 208 |
VH100185-12S | 0 | 12 | 88 | VH100185-48S | 0 | 48 | 232 |
VH100185-0210-10S | 2 | 10 | 88 | VH100185-0610-42S | 6 | 42 | 232 |
VH100185-0310-09S | 3 | 9 | 88 | VH100185-1210-36S | 12 | 36 | 232 |
VH100185-0610-06S | 6 | 6 | 88 | VH100185-1810-30S | 18 | 30 | 232 |
VH100185-0810-04S | 8 | 4 | 88 | VH100185-P2410-24S | 24 | 24 | 232 |
VH100185-1010-02S | 10 | 2 | 88 | VH100185-4810 | 48 | 0 | 232 |
VH100185-1210 | 12 | 0 | 88 | VH100185-60S | 0 | 60 | 280 |
VH100185-18S | 0 | 18 | 112 | VH100185-0610-54S | 6 | 54 | 280 |
VH100185-0210-16S | 2 | 16 | 112 | VH100185-0910-51S | 9 | 51 | 280 |
VH100185-0410-14S | 4 | 14 | 112 | VH100185-1210-48S | 12 | 48 | 280 |
VH100185-0610-12S | 6 | 12 | 112 | VH100185-2410-36S | 24 | 36 | 280 |
VH100185-0810-10S | 8 | 10 | 112 | VH100185-72S | 0 | 72 | 328 |
VH100185-1010-08S | 10 | 8 | 112 | VH100185-1210-60S | 12 | 60 | 328 |
VH100185-1210-06S | 12 | 6 | 112 | VH100185-2410-48S | 24 | 48 | 328 |
VH100185-1410-04S | 14 | 4 | 112 | VH100185-3610-36S | 36 | 36 | 328 |
VH100185-1610-02S | 16 | 2 | 112 | VH100185-84S | 0 | 84 | 376 |
VH100185-24S | 0 | 24 | 136 | VH100185-1210-72S | 12 | 72 | 376 |
VH100185-0410-20S | 4 | 20 | 136 | VH100185-2410-60S | 24 | 60 | 376 |
VH100185-0610-18S | 6 | 18 | 136 | VH100185-3610-48S | 36 | 48 | 376 |
VH100185-1210-12S | 12 | 12 | 136 | VH100185-96S | 0 | 96 | 426 |
VH100185-1810-06S | 18 | 6 | 136 | VH100185-1210-84S | 12 | 84 | 426 |
VH100185-2410 | 24 | 0 | 136 | VH100185-2410-72S | 24 | 72 | 426 |
VH100185-30S | 0 | 30 | 160 | VH100185-3610-60S | 36 | 60 | 426 |
VH100185-0610-24S | 6 | 24 | 160 | VH100185-4210-54S | 42 | 54 | 426 |
VH100185-1210-18S | 12 | 18 | 160 | VH100185-108S | 0 | 108 | 472 |
VH100185-1810-12S | 18 | 12 | 160 | VH100185-1210-96S | 12 | 96 | 472 |
VH100185-2410-06S | 24 | 6 | 160 | VH100185-2410-84S | 24 | 84 | 472 |
VH100185-3010 | 30 | 0 | 160 | VH100185-3610-72S | 36 | 72 | 472 |
技术参数
额定电压 | 0∼690VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥1000MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG17#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 800VAC@50Hz,60s | |
转动扭矩 | 0.01N.m+0.03N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
