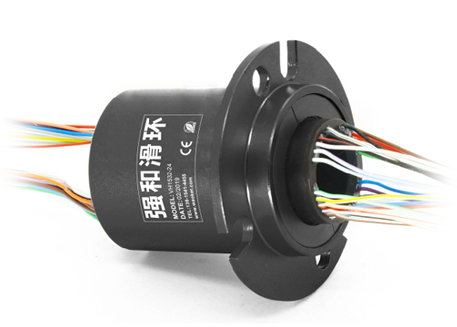

苏州市强和滑环专业生产各种过孔电刷导电滑环,VH1532系列是一个孔径15mm外径32.8mm的标准过孔导电环,标准长度41.7mm尺寸。关于VH1532系列孔径15mm微型孔径滑环工作原理和结构图纸参见下面的详情介绍。VH1532系列标准规格导电滑环可用于绕线器、缝纫机、虚拟3D设备、游乐游艺设备、船载卫星电线等各种需要360°旋转导电或传输各种控制信号的装置。
vh1532系列滑环作用和特点
尺寸较小,孔径仅15mm,外径32.8mm;
内孔公差+0.1mm,适用于旋转轴直径≤15mm的设备;
支持每路1~42路10A电流或0~96路0~5A信号
比同类产品具有更高的旋转精度,性能也更稳定;
VH1532的工作原理是利用电刷与镀金环接触,实现360度不间断的导电或传输信号;
双触点镀金环,可用于绕线器、缝纫机、虚拟3D设备、游乐游艺设备、船载卫星电线等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 1532 - 信号路数
VH : 强和过孔式导电滑环
1532 : 内径15mm,外径32.8mm
信号路数 : 支持每路1~42路10A电流或0~96路0~5A信号

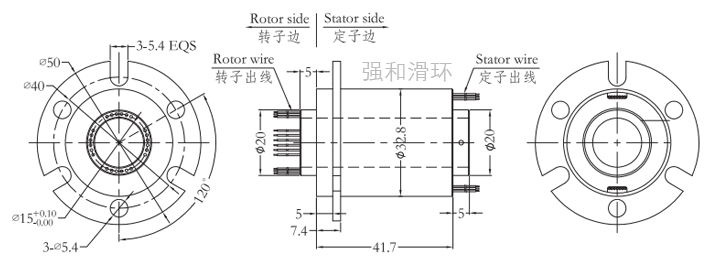

滑环结构和外型图纸
vh1532系列滑环部分标准型号列表
型号 | 线路数(信号或0-2A) | 长度L(mm) |
H1532-06S | 6 | 41.7 |
H1532-12S | 12 | 41.7 |
H1532-18S | 18 | 41.7 |
H1532-24S | 24 | 41.7 |
技术参数
额定电压 | 0∼240VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥500MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG28#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 500VAC@50Hz,60s | |
转动扭矩 | 0.05N.m+0.02N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
