苏州市强和滑环专业生产各种小型电刷滑环，VM125系列是一个主体外径12.5mm的微型帽式导电环，标准长度13.5mm-23.5mm尺寸。VM125系列标准规格导电滑环可用于舞台灯、高速球、电子云台稳定器、小型无人机、儿童智能玩具、机器人等等任何需要360°旋转导电且对滑环尺寸有要求的设备均可使用森瑞普帽式滑环。
vm125系列滑环作用和特点
小型电刷滑环，主体外径12.5mm；
内孔公差+0.1mm，适用于小型旋转设备；
支持2、3、4、6、12、18线路（芯）数，电流可选1.5-5A;
双触点镀金环，可用于舞台灯、高速球、电子云台稳定器、小型无人机、儿童智能玩具、机器人等任何需要360°旋转导电且对滑环尺寸有要求的设备均可使用森瑞普帽式滑环。
如何选型
VM - 125 - 信号路数
VM : 强和小型电刷滑环
125 ： 主体外径12.5mm
信号路数 : 支持2、3、4、6、12、18线路（芯）数，电流可选1.5-5A;

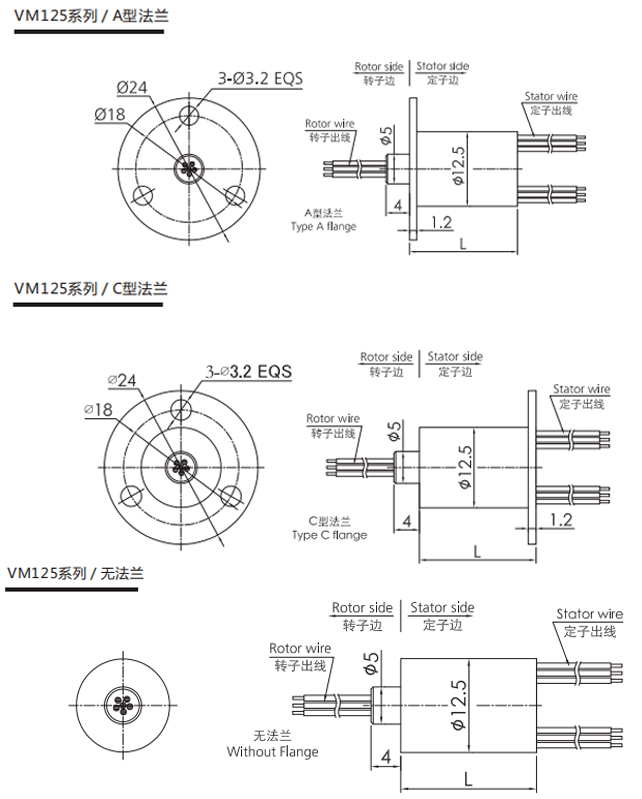

滑环结构和外型图纸
vm125系列滑环部分标准型号列表
| 型号 | 线路（芯）数 | 每路最大电流 | 导线规格 | 长度L(mm) |
| VM125-06 | 6 | 1.5A | 镀硬铁氟龙AWG30# | 13.5 |
| VM125-12 | 12 | 1.5A | 镀硬铁氟龙AWG30# | 18.2 |
| VM125-18 | 18 | 1.5A | 镀硬铁氟龙AWG30# | 23.5 |
| VM125-0205 | 2 | 5A | 镀硬铁氟龙AWG22# | 13.5 |
| VM125-0305 | 3 | 5A | 镀硬铁氟龙AWG22# | 18.2 |
| VM125-0405 | 4 | 5A | 镀硬铁氟龙AWG22# | 18.2 |
技术参数
| 工作寿命 | 1000万转参考值（按工作情况定） | |
| 定额转速 | 150转/分钟 | |
| 额定电压 | 0∼240VAC/VDC | |
| 工作温度 | -30℃∼80℃ | |
| 绝缘电阻 | ≥300MΩ/300VDC | |
| 工作湿度 | 0∼85% RH | |
| 导线规格 | 参考选型表格 | |
| 接触材料 | 金/金 | |
| 导线长度 | 标准长度150mm（可根据要求调整） | |
| 外壳材料 | 工程塑料 | |
| 绝缘强度 | 300VAC@50Hz，60s | |
| 转动扭矩 | 0.05N.m+0.01N.m/6路 | |
| 动态电阻变化值 | < 0.01Ω | |
| 防护等级 | IP51 | |
产品等级
| VM125系列小型电刷滑环各环路导线色码表 | ||||||||||||
| 环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
