苏州市强和滑环专业生产各种帽型导电滑环,VM155系列是一个主体外径15.5mm的法兰帽型导电滑环,法兰可在转子端也可以在定子端,标准长度39mm。VM155系列规格只有24通路可选,法兰安装,适用于外径不超过15.5mm0~24通路2A信号规格的装置中360度旋转导电使用。
vm155系列滑环作用和特点
法兰帽型导电滑环,主体外径15.5mm;
内孔公差+0.1mm,适用于小型旋转设备;
分为A型法兰和C型法兰,最大电流为1.5A
双触点镀金环,专为非民用领域研发的产品,如国防、军用等。
如何选型
VM - 155 - 信号路数
VM : 强和帽型导电滑环
155 : 主体外径15.5mm
信号路数 : 分为A型法兰和C型法兰,最大电流为1.5A

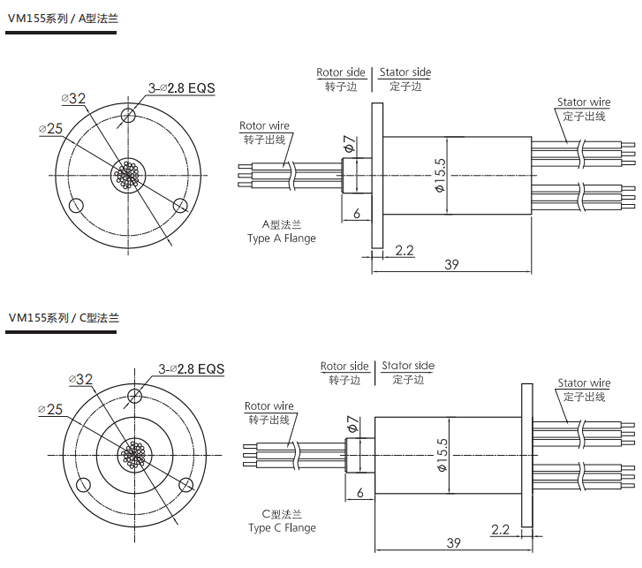

滑环结构和外型图纸
vm155系列滑环部分标准型号列表
型号 | 线路(芯)数 | 每路最大电流 | 长度 |
VM155A-24 | 24 | 1.5A | 39 |
VM155C-24 | 24 | 1.5A | 39 |
技术参数
工作寿命 | 1000万转参考值(按工作情况定) | |
定额转速 | 250转/分钟 | |
额定电压 | 0∼240VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥300MΩ/300VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG30#镀银铁氟龙 | |
接触材料 | 金/金 | |
导线长度 | 标准长度150mm(可根据要求调整) | |
外壳材料 | 工程塑料 | |
绝缘强度 | 300VAC@50Hz,60s | |
转动扭矩 | 0.05N.m+0.01N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
VM155系列帽型导电滑环各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
