苏州市强和滑环专业生产各种帽型滑环,VM250系列是一个主体外径25mm的56通路帽型导电滑环,标准长度19mm-57.3mm尺寸,适用于需要传输1~56路信号的装置中使用。
vm250系列滑环作用和特点
帽型滑环,主体外径25mm;
内孔公差+0.1mm,适用于小型旋转设备;
线路数为56,每路最大电流2A
双触点镀金环,专为非民用领域研发的产品,如国防、军用等。
如何选型
VM - 250 - 信号路数
VM : 强和帽型滑环
250 : 主体外径25mm
信号路数 : 线路数为56,每路最大电流2A

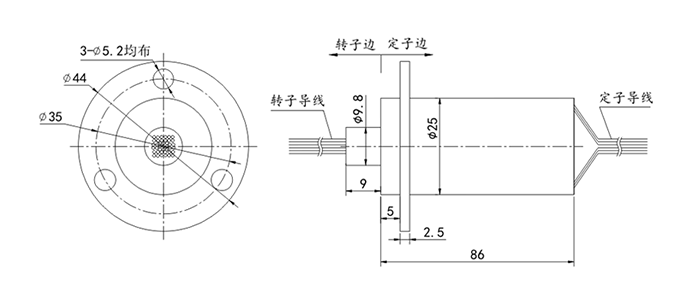

滑环结构和外型图纸
vm250系列滑环部分标准型号列表
型号 | 线路(芯)数 | 每路最大电流 | 导线规格> | 长度L(mm) |
VM250-56 | 56 | 2A | 镀银铁氟龙AWG26# | 86 |
技术参数
工作寿命 | 1000万转参考值(按工作情况定) |
定额转速 | 250转/分钟 |
额定电压 | 0∼240VAC/VDC |
工作温度 | -30℃∼80℃ |
绝缘电阻 | ≥300MΩ/300VDC |
工作湿度 | 0∼85% RH |
导线规格 | AWG26#镀银铁氟龙 |
接触材料 | 金/金 |
导线长度 | 标准长度150mm(可根据要求调整) |
外壳材料 | 工程塑料 |
绝缘强度 | 300VAC@50Hz,60s |
转动扭矩 | 0.05N.m+0.01N.m/6路 |
动态电阻变化值 | < 0.01Ω |
防护等级 | IP51 |
产品等级
VM250系列帽型滑环各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
