苏州市强和滑环专业生产各种微型大电流导电滑环,VM300系列是一个主体外径30mm的微型大电流帽式导电环,标准长度50mm-65.7mm尺寸。VM300系列标准规格导电滑环专门针对消费电子,小型风力发电机、舞台灯等360°旋转产品研发。
vm300系列滑环作用和特点
微型大电流导电滑环,主体外径30mm;
内孔公差+0.1mm,适用于小型旋转设备;
线路数可选2、4、6,每路最大电流30A-50A
双触点镀金环,专门针对消费电子,小型风力发电机、舞台灯等360°旋转产品研发。
如何选型
VM - 300 - 信号路数
VM : 强和微型大电流导电滑环
300 : 主体外径30mm
信号路数 : 线路数可选2、4、6,每路最大电流30A-50A

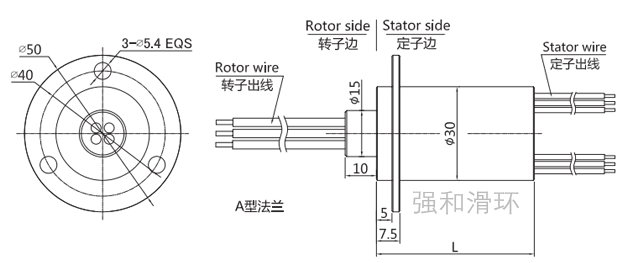

滑环结构和外型图纸
vm300系列滑环部分标准型号列表
型号 | 线路(芯)数 | 每路最大电流 | 导线规格> | 长度L(mm) |
VM300-0430 | 4 | 30A | 镀银铁氟龙AWG12# | 50 |
VM300-0250 | 2 | 50A | 镀银铁氟龙AWG12# | 50 |
VM300-0630 | 6 | 30A | 镀银铁氟龙AWG12# | 65.7 |
VM300-1210 | 12 | 10A | 镀银铁氟龙AWG17# | 74 |
VM300-2405 | 24 | 5A | 镀银铁氟龙AWG22# | 74 |
技术参数
工作寿命 | 1000万转参考值(按工作情况定) |
定额转速 | 250转/分钟 |
额定电压 | 0∼440VAC/VDC |
工作温度 | -30℃∼80℃ |
绝缘电阻 | ≥300MΩ/500VDC |
工作湿度 | 0∼85% RH |
导线规格 | AWG12#镀银铁氟龙 |
接触材料 | 金/金 |
导线长度 | 标准长度150mm(可根据要求调整) |
外壳材料 | 工程塑料 |
绝缘强度 | 300VAC@50Hz,60s |
转动扭矩 | 0.05N.m+0.01N.m/6路 |
动态电阻变化值 | < 0.01Ω |
防护等级 | IP51 |
产品等级
VM300系列微型大电流滑环各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | ||||||
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 |
