苏州市强和滑环专业生产各种空心轴滑环,VH250396系列是一个孔径250mm外径396mm的空心轴导电滑环,标准规格长度88mm-618mm。VH250396系列空心轴通孔导电滑环的工作原理是利用电刷多触点接触来实现导电或传输信号,该系列滑环的作用是给自动焊接设备、自动化设备、等各种旋转轴≤250mm的旋转装置提供360度动力或信号传输。
vh250396系列滑环作用和特点
空心轴导电滑环,孔径250mm,外径396mm;
内孔公差+0.1mm,适用于旋转轴直径 ≤250mm的设备;
支持每路1~48路10A电流或0~108路0~5A信号;
贵金属多触点接触,可用于自动焊接设备、自动化设备、工厂生产线、全自动卷绕机等各种需要360°旋转导电或传输各种控制信号的装置。
如何选型
VH - 250396 - 信号路数
VH : 强和空心轴导电滑环
250396 : 内径250mm,外径396mm
信号路数 : 支持1~48路10A电流或0~108路0~5A信号,如需更多通路可定制;

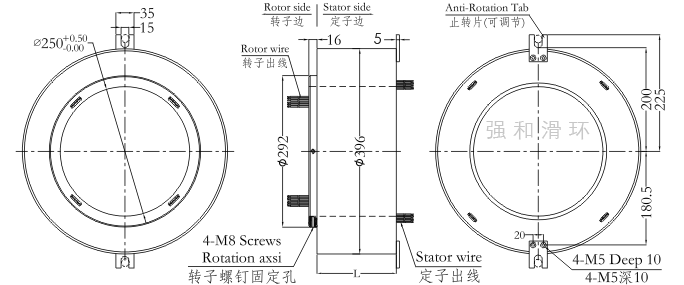

滑环结构和外型图纸
vh250396系列滑环部分标准型号列表
型号 | 线路数 | 长度L(mm) | 型号 | 线路数 | 长度L(mm) | ||
10A | 信号或0-5A | 10A | 信号或0-5A | ||||
VH250396-02S | 0 | 2 | 88 | VH250396-36S | 0 | 36 | 258 |
VH250396-0210 | 2 | 0 | 88 | VH250396--0610-30S | 6 | 30 | 258 |
VH250396-03S | 0 | 3 | 93 | VH250396-1210-24S | 12 | 24 | 258 |
VH250396-0310 | 3 | 0 | 93 | VH250396-3610 | 36 | 0 | 258 |
VH250396-06S | 0 | 6 | 108 | VH250396-42S | 0 | 42 | 288 |
VH250396-0210-04S | 2 | 4 | 108 | VH250396-0610-36S | 6 | 36 | 288 |
VH250396-0410-02S | 4 | 2 | 108 | VH250396-1210-30S | 12 | 30 | 288 |
VH250396-0610 | 6 | 0 | 108 | VH250396-4210 | 42 | 0 | 288 |
VH250396-12S | 0 | 12 | 138 | VH250396-48S | 0 | 48 | 318 |
VH250396-0210-10S | 2 | 10 | 138 | VH250396-0610-42S | 6 | 42 | 318 |
VH250396-0310-09S | 3 | 9 | 138 | VH250396-1210-36S | 12 | 36 | 318 |
VH250396-0610-06S | 6 | 6 | 138 | VH250396-1810-30S | 18 | 30 | 318 |
VH250396-0810-04S | 8 | 4 | 138 | VH250396-P2410-24S | 24 | 24 | 318 |
VH250396-1010-02S | 10 | 2 | 138 | VH250396-4810 | 48 | 0 | 318 |
VH250396-1210 | 12 | 0 | 138 | VH250396-60S | 0 | 60 | 378 |
VH250396-18S | 0 | 18 | 168 | VH250396-0610-54S | 6 | 54 | 378 |
VH250396-0210-16S | 2 | 16 | 168 | VH250396-0910-51S | 9 | 51 | 378 |
VH250396-0410-14S | 4 | 14 | 168 | VH250396-1210-48S | 12 | 48 | 378 |
VH250396-0610-12S | 6 | 12 | 168 | VH250396-2410-36S | 24 | 36 | 378 |
VH250396-0810-10S | 8 | 10 | 168 | VH250396-72S | 0 | 72 | 438 |
VH250396-1010-08S | 10 | 8 | 168 | VH250396-1210-60S | 12 | 60 | 438 |
VH250396-1210-06S | 12 | 6 | 168 | VH250396-2410-48S | 24 | 48 | 438 |
VH250396-1410-04S | 14 | 4 | 168 | VH250396-3610-36S | 36 | 36 | 438 |
VH250396-1610-02S | 16 | 2 | 168 | VH250396-84S | 0 | 84 | 498 |
VH250396-24S | 0 | 24 | 198 | VH250396-1210-72S | 12 | 72 | 498 |
VH250396-0410-20S | 4 | 20 | 198 | VH250396-2410-60S | 24 | 60 | 498 |
VH250396-0610-18S | 6 | 18 | 198 | VH250396-3610-48S | 36 | 48 | 498 |
VH250396-1210-12S | 12 | 12 | 198 | VH250396-96S | 0 | 96 | 558 |
VH250396-1810-06S | 18 | 6 | 198 | VH250396-1210-84S | 12 | 84 | 558 |
VH250396-2410 | 24 | 0 | 198 | VH250396-2410-72S | 24 | 72 | 558 |
VH250396-30S | 0 | 30 | 228 | VH250396-3610-60S | 36 | 60 | 558 |
VH250396-0610-24S | 6 | 24 | 228 | VH250396-4210-54S | 42 | 54 | 568 |
VH250396-1210-18S | 12 | 18 | 228 | VH250396-108S | 0 | 108 | 618 |
VH250396-1810-12S | 18 | 12 | 228 | VH250396-1210-96S | 12 | 96 | 618 |
VH250396-2410-06S | 24 | 6 | 228 | VH250396-2410-84S | 24 | 84 | 618 |
VH250396-3010 | 30 | 0 | 228 | VH250396-3610-72S | 36 | 72 | 618 |
技术参数
额定电压 | 0∼690VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥1000MΩ/500VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG17#镀银铁氟龙 | |
导线长度 | 标准长度300mm(可根据要求调整) | |
外壳材料 | 铝合金 | |
绝缘强度 | 800VAC@50Hz,60s | |
转动扭矩 | 0.01N.m+0.03N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
C(通用级) | 250RPM | 2000万转 | 贵金属 |
D(工业级) | 600RPM | 8000万转 | 镀金-镀金 |
H(高端级) | 1000RPM | 1.5亿转 | 金合金 |
