苏州市强和滑环专业生产各种小型帽式导电滑环,VM065系列是一个主体外径6.5mm的微型帽式导电环,标准长度11.8mm-17.6mm尺寸。VM065系列标准规格导电滑环可用于舞台灯、高速球、无人机、儿童智能玩具、机器人等任何需要360°旋转导电装置。
vm065系列滑环作用和特点
微小型滑环,主体外径6.5mm;
内孔公差+0.1mm,适用于小型旋转设备;
支持4、6、8、12线路(芯)数,每路最大电流1A;
双触点镀金环,可用于舞台灯、高速球、无人机、儿童智能玩具、机器人等任何需要360°旋转导电且对滑环尺寸有要求的设备均可使用森瑞普帽式滑环。
如何选型
VM - 065 - 信号路数
VM : 强和微型(小型)滑环
065 : 主体外径6.5mm
信号路数 : 支持4、6、8、12线路(芯)数,每路最大电流1A;

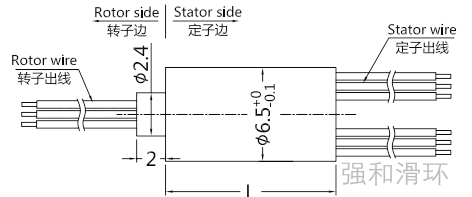

滑环结构和外型图纸
vm065系列滑环部分标准型号列表
型号 | 线路(芯)数 | 每路最大电流 | 长度L(mm) |
VM065-04 | 4 | 1A | 11.8 |
VM065-06 | 6 | 1A | 11.8 |
VM065-08 | 8 | 1A | 11.8 |
VM065-12 | 12 | 1A | 17.6 |
技术参数
工作寿命 | 1000万转参考值(按工作情况定) | |
定额转速 | 150转/分钟 | |
额定电压 | 0∼240VAC/VDC | |
工作温度 | -30℃∼80℃ | |
绝缘电阻 | ≥300MΩ/300VDC | |
工作湿度 | 0∼85% RH | |
导线规格 | AWG30#镀银铁氟龙 | |
接触材料 | 金/金 | |
导线长度 | 标准长度150mm(可根据要求调整) | |
外壳材料 | 工程塑料 | |
绝缘强度 | 300VAC@50Hz,60s | |
转动扭矩 | 0.05N.m+0.01N.m/6路 | |
动态电阻变化值 | < 0.01Ω | |
防护等级 | IP51 |
产品等级
VM065系列微小型滑环各环路导线色码表 | ||||||||||||
环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉 | 浅蓝 |
