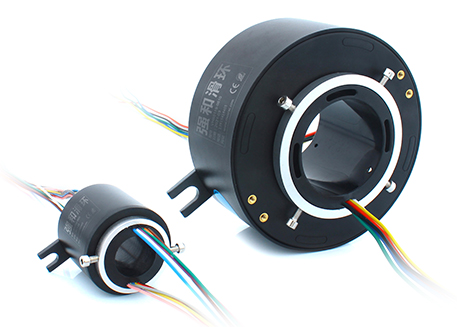

苏州强和滑环过孔式导电滑环是区别于帽式或其它实心规格滑环的,顾名思义,滑环的中心有孔,根据孔的大小可选3mm~300mm共数十种标准孔径规格。过孔滑环的工作原理是采用电刷接触式,辅以贵金属触点和专用芯片,不仅可以起到360度连续旋转导电的作用,还可以传各种类型的精密信号,包括数字信号和模拟信号。
强和过孔滑环作用和特点
过孔式空心轴安装,一体化结构,适用于有旋转轴的装置
簇刷式多点接触工作原理,贵金属材料,在极低的摩擦力下保证接触可靠
采用先进的制造工艺,强和滑环主要作用是实现360度连续高速旋转时稳定导电和传输各种信号;
多种孔径和外径尺寸可选,适用于不同大小空间的设备,过孔直径从5mm到300mm可选;
一体化结构设计,铝合金外壳,安装非常方便。
强和部分标准过孔导电滑环型号列表
型号 | 图片 | 孔径 | 外径 | 路数 |
---|---|---|---|---|
VH0317 | ![]() |
3mm | 17mm | 1~8路信号通路 |
VH0522 | ![]() |
5mm | 22mm | 1~24路信号通路 |
VH0724 | ![]() |
7mm | 24.8mm | 1~12路信号通路 |
VH0729 | ![]() |
7mm | 29mm | 1~12路信号通路 |
VH0835 | ![]() |
8mm | 35mm | 1~12路信号通路 |
VH1235 | ![]() |
12.7mm | 35mm | 1~12路信号通路 |
VH1242 | ![]() |
12.7mm | 42mm | 1~12路信号通路 |
VH1256 | ![]() |
12.7mm | 56mm | 1~48路功率或信号通路 |
VH1256F | ![]() |
12.7mm | 56mm | 1~48 |
VH1286 | ![]() |
12.7mm | 86mm | 1~96 |
VH1532 | ![]() |
15mm | 32.8mm | 1~24 |
VH2042 | ![]() |
20mm | 42mm | 1~12 |
VH2056 | ![]() |
20mm | 56mm | 1~12 |
VH2056F | ![]() |
20mm | 56mm | 1~12 |
VH2069 | ![]() |
20mm | 69mm | 1~48 |
VH2578 | ![]() |
25.4mm | 78mm | 1~96 |
VH2586 | ![]() |
25.4mm | 86mm | 1~72 |
VH2586F | ![]() |
25.4mm | 86mm | 1~72 |
VH25119 | ![]() |
25.4mm | 119mm | 1~144 |
VH3099 | ![]() |
30mm | 99mm | 1~72 |
VH3899 | ![]() |
38.1mm | 99mm | 1~72 |
VH3899F | ![]() |
38.1mm | 99mm | 1~72 |
VH38119 | ![]() |
38.1mm | 119mm | 1~108 |
VH4086 | ![]() |
40mm | 86mm | 1~48 |
VH50119 | ![]() |
50mm | 86mm | 1~108 |
VH50119F | ![]() |
50mm | 86mm | 1~108 |
VH50130 | ![]() |
50mm | 130mm | 1~144 |
VH60119 | ![]() |
60mm | 86mm | 1~72 |
VH60130 | ![]() |
60mm | 130mm | 1~108 |
VH70140 | ![]() |
70mm | 140mm | 1~108 |
VH70158 | ![]() |
70mm | 158mm | 1~108 |
VH80158 | ![]() |
80mm | 158mm | 1~108 |
VH90185 | ![]() |
90mm | 185mm | 1~108 |
VH100185 | ![]() |
100mm | 185mm | 1~108 |
VH120215 | ![]() |
120mm | 215mm | 1~108 |
VH150248 | ![]() |
150mm | 248mm | 1~108 |
VH180298 | ![]() |
180mm | 298mm | 1~108 |
VH200320 | ![]() |
200mm | 320mm | 1~108 |
VH250396 | ![]() |
250mm | 396mm | 1~108 |
VH300430 | ![]() |
300mm | 430mm | 1~108 |
如何选型
VH - 内径 外径 - F - 电流路数 - 信号路数 - 产品等级
VH : 强和过孔导电滑环
内径 外径 如:可选标准内径和外径,如VH0317表示内径3mm,外径17mm,也可以定制特殊规格。
F : 为可选性,表示转子为法兰安装,具有固定滑环定子的作用
电流路数 : 单路电流大小,如0610表示dial通路为6路,每路可通过0~10A电流
信号路数 : 信号通路数,如06S表示信号通路为6路,可以是0~2A的普通信号,也可以选择0~5A
产品等级 : C:通用型,如不选则默认为通用级 D:工业级 H:最高级
部分过孔式导电滑环型号举例
VH3899-12S : VH表示过孔滑环,3899表示孔径38.1mm外径99mm,12S表示该滑环支持12路信号;
VH50119-0210-04S : VH表示过孔滑环,50119表示孔径50mm外径119mm,0210表示电流通路为2路10A,04S表示信号通路为4路;
VH2586F-0810-D : 表示孔径25.4mm外径86mm过孔式导电滑环,F表示转子端法兰安装,0810表示支持8路每路0~10A电流,D表示工业级。
